隨著第12代Intel Core處理器的更新，華碩也為自家各系列主板更新了Z690的款式，而這次筆者上手的是面相主流玩家ROG Strix系列的最高階–ROG Strix Z690-E GAMING WIFI主板，雖然因?yàn)楦伦屓盗械漠a(chǎn)品價格都有提升，不過還是可以看出在ROG Strix Z690-E上有很多設計都針對主流玩家而生，雖然整體看上去都更接近ROG Hero系列，M.2擴展卡在配件中也可以看到，但在配置上還是能明顯感覺到差異化，玩家可以根據自身需求挑選更符合自己的款式。

規格

尺寸：ATX

處理器：12th Generation Intel Core i9 / i7 / i5 / i3、Pentium、Celeron

腳位：LGA1700

晶片組：Intel Z690

內存：Dual Channel DDR5 6400(OC)/ 4800，4 x DIMM up to 128 GB

擴充槽(CPU):2 x PCIe 5.0 x16 Slots(x16 mode or x8/x8 with M.2_1)

擴充槽(PCH):1 x PCIe 4.0 x16 Slots(x4 mode or x4/x4 for ROG HYPER M.2 CARD)、1 x PCIe 3.0 x16 slot(x4 mode)、1 x PCIe 3.0 x1 slot

USB端口(后I/O):1 x USB 3.2(Gen2x2)Type-C、1 x USB 3.2(Gen2)Type-C、2 x USB 3.2(Gen2)Type-A企業網站建設、4 x USB 3.2(Gen1)Type-A、4 x USB 2.0 Type-seo網站關鍵詞優化A

USB端口(板載):1 x USB 3.2(Gen2x2)Type-C、2 x USB 3.2(Gen1)Type-A、4 x USB 2.0

儲存(CPU):1 x M.2 PCIe 5.0 x4(M.2_1)、1 x M.2 PCIe 4.0 x4(M.2_2)

儲存(PCH):1 x M.2 PCIe 4.0 x4(M.2_3)、1 x M.2 PCIe 3.0 x4(Supports SATA III)、6 x SATA III(6Gb/s)

ROG Hyper M.2卡：插PCIEX16(G5)時Hyper M.2_1 PCIe 4.0 x4，Hyper M.2_2禁用/插PCIEX16(G3)時Hyper M.2_1 PCIe 3.0 x4，Hyper M.2_2禁用/插PCIEX16(G4)時Hyper M.2_1 PCIe 4.0 x4，Hyper M.2_2 PCIe 4.0 x4

網絡：Intel 2.5Gb Ethernet

無線網絡：2×2 Tri-Band Intel Wi-Fi 6E + BT5.2

音訊：ROG SupremeFX Realtek ALC4080 + Savitech SV3H712 AMP

圖像輸出：1 x HDMI、1 x DisplayPort

開箱

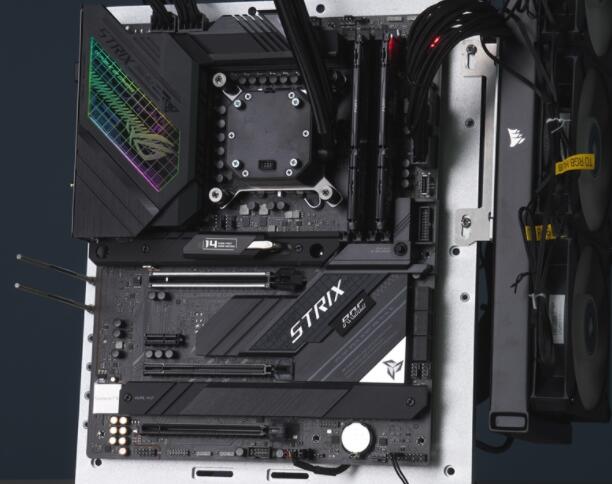

這次全新的ROG STRIX Z690-E GAMING WIFI主板在外觀上采用了新的造型設計，相較于之前的Cyberpunk風格，這次又回到了科技風的設計，比較特別的是可以明顯的發現，這次取消了VRM的外掛小風扇，而第一條PCIe x16的卡扣與ROG Z690 Hero同樣用上了新的快拆結構設計，讓玩家在顯卡拆裝時更便利。

這次隨著第12代Intel Core處理器更新，ROG STRIX Z690-E也更新支持了PCIe 5.0，不過特別的是為了與ROG Z690 Hero作出區別，ROG STRIX Z690-E在信道配置上就比較特別，將PCIe 5.0分別配給了一個PCIe x16插槽及M.2插槽，兩個插槽同時使用下只能以x8/x4頻寬運行，不過好在主板上還有2個PCIe 4.0 M.2插槽，玩家也可以透過配件中的ROG Hyper M.2擴充卡，額外擴充最多2個M.2，就不用擔心主板上的M.2插槽會不夠用。
