很多朋友喜歡自己組裝電腦,但是在組裝電腦的過程中發現很多的線路接口接法都不一樣的,比如電腦主板電腦接法是最復雜的,那么接錯了可能會導致無法正常開機,那么電腦主板電源線怎么接呢?下面小編帶你了解下詳細的電腦主板電源線接法圖解。
詳細的電腦主板電源線接法圖解如下:

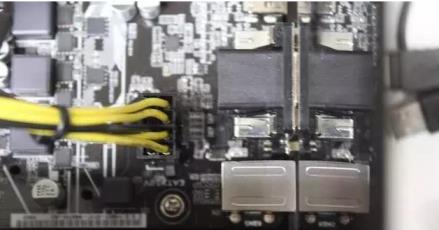

1、CPU供電接口
CPU供電線插口一般在靠近U的左上角,CPU的8PIN供電線都會有標識,但是很多人都很容易和顯卡的8PIN搞混,其實很容易辨識,一般CPU都是4+4組成8,而顯卡是6+2組成8。如果都是8PIN,表面也會有文字注明。

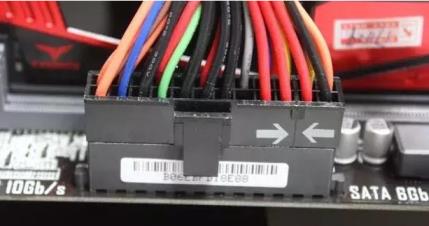

2、主板供電接口
主板接口非常容易辨別,找到24個針的接口,按正確方向插入即可。

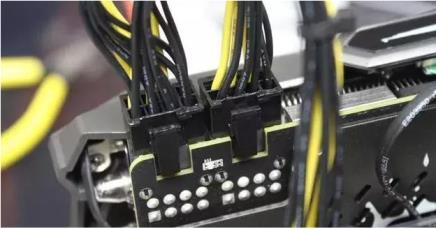

3、顯卡供電接口
顯卡的供電接口跟CPU也是類似,顯卡上需要幾個接口插滿它就可以了。

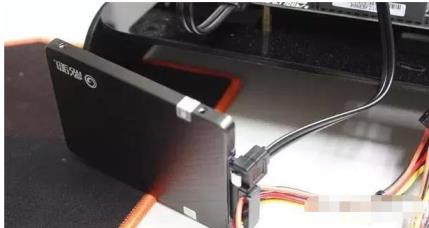

4、硬盤接口
硬盤供電線一般都是扁平的SATA口,SATA供電線也是防呆口設計,方向錯了是無法正常插入,一般有兩個辨認方向方法,一個是接口的折角,一個是第二個接口的空口,而SATA線的主板頭也是一個道理,將硬盤供電線和主板頭都接好即可。

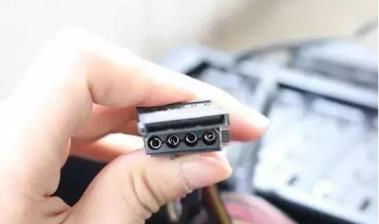

5、機箱風扇接口
部分機箱自帶風扇,或者有些玩家購買安裝了機箱風扇的,而機箱風扇的供電線一般是大4D口,大4D方向很好辨識,直接插入電源對應接口即可。

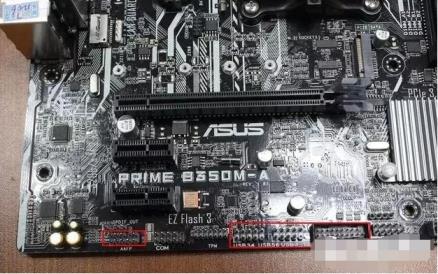

6、音頻和USB接口
前置音頻和USB接口都有主板上會有對應的接口,也有英文提示,正常安裝就可以了。且前置音頻只有一個對應的防呆接口。
7、指示燈線接口
HDD LED代表硬盤燈,POWER LED是電源燈,RESET SW是重啟鍵,POWER SW是開關,P網站seo優化課程C SPEAKER是PC小喇叭,這幾個接口可以說是重點中的重點,特別是開機鍵,主板上一般都有標識,按照主板上的指示插上即可。
