繼之前的ASRock「B660 Steel Legend」鋼鐵傳奇后，華擎再推出一張Micro ATX版本的B660M Steel Legend，雖然體積縮小了，但規格與ATX版本相去不遠，擁有了PCIe 5.0 x16、6個SATA、2個M.2、2.5 GbE LAN等擴充功能，并且使用主流的DDR4內存，想要入手12代Intel Core處理器的玩家，如果有Micro ATX的需求不妨可以參考看看。

規格

尺寸：Micro ATX(24.4 cm x 24.4 cm)

處理器支持：支持12th Gen Intel? Core? 處理器

處理器腳位：LGA1700

CPU供電相：9電源相位設計

晶片組：Intel? B660

BIOS:128Mb AMI UEFI Legal BIOS

內存：4 x DIMM，MAX 128GB，DDR4 5000(OC)/3200 MHz

顯示輸出：HDMI 2.1(4K60Hz)、DisplayPort 1.4

擴充插槽：1 x PCIe 5.0 x16、2 x PCIe 3.0 x1、1 x M.2 Wi-Fi

儲存端口：6 x SATA 6Gb/s、Hyper M.2_1 2280(CPU PCIe 4.0 x4)、M.2_2 2280(PCIe 4.0 x4 & SATA3 6.0 Gb/s)

網絡：Dragon RTL8125BG 2.5GbE LAN

音訊：Realtek ALC897

USB端口：1 x USB 3.2 Gen 2×2 T網站seo優化軟件ype C(前置擴充)、6 x USB 3.2 Gen 1(2個需擴充)、6 x USB 2.0(4個需擴充)

RGB:3 x ARGB 4-1pin、1 x RGB 4pin

FAN:1 x 4-pin CPU、3 x 4-pin Chassis/Water Pump FAN

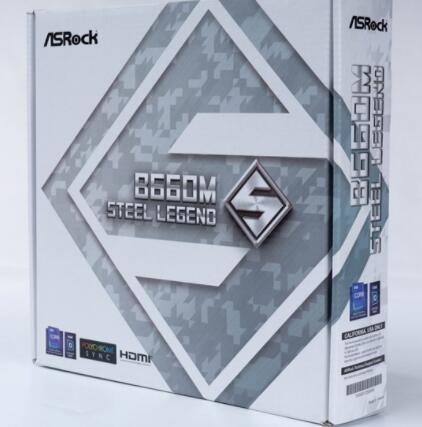

開箱

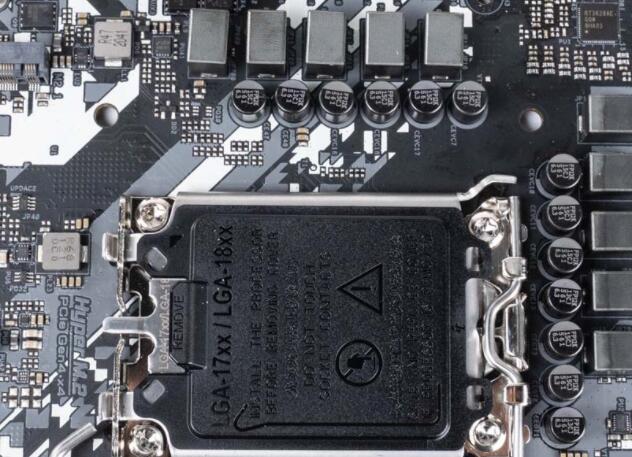

這次ASRock B660M Steel Legend仍采用Dr.MOS 9相供電設計，每組可提供最高50A輸出，能滿足12代Intel Core處理器所需的功耗，雖然是平價入門的主板，散熱還是不馬虎，VRM上有著兩塊散熱片，幫助電子元件散熱。

高端網站建設

B660M Steel Legend為mATX的板子，但該有的不會少，內存采用4 DIMM DDR4，并支持XMP超頻內存;擴充插槽部分有PCIe 5.0 x16和2 x PCIe 3.0，以及M.2 Wi-Fi擴充插槽。儲存方面有2個M.2擴充，Hyper M.2_1采用CPU PCIe 4.0 x4頻寬，M.2_2則支持PCIe 4.0 x4與SATA界面，還有6個SATA;網絡則是Dragon RTL8125BG 2.5GbE LAN與音效Realtek ALC897等配置。

主板用料

B660M Steel Legend與ATX的版本著實差異不大，不過此次稍嫌可惜的是后I/O少了USB 3.2 Gen2 Type-C界面，但依舊保持著入門且夠用的設計，在各方面都有所兼顧，接下來就拆下散熱片看看內部的元件及細節。

BIOS功能
