很多CAD新手用戶不知道cad外部參照快捷鍵是什么，今天就為大家?guī)磉@個cad外部參照快捷鍵的用法，希望能夠幫助我們到有需要的網友，參照的作用就是將圖以塊的形式，鏈接到另一個cad文件中，一旦我們對這個參照文件進行修改，那么另一個cad文件中這個參照塊也會隨之改變。

cad外部參照快捷鍵的用法

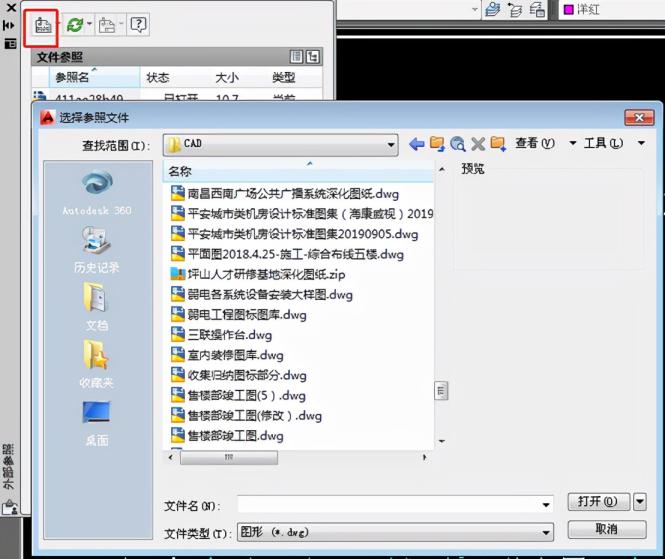

1、如山圖所示，輸入XA命令，或者XR命令，ER命令都可以。輸入XA命令會彈出一個選擇參照文件的對話框；或者工具欄選擇“插入”——“外部參照（N）…”——左上角“附著DWG”圖標，出現“選擇參照文件”對話框。

cad卸載不了怎么辦(完全卸載CAD的工具及方法)

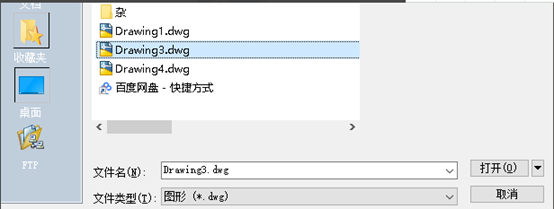

2、如上圖所示，接下來我們選擇的文件應該是參照文件，是將這個文件中的內容作為參照塊，插入到當前的文件中。

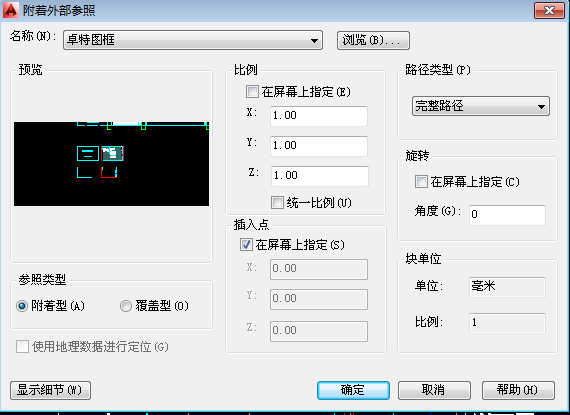

3、如上圖所示，選擇想要的效果，然后插入進入就完成了；這個對話網站建設教程框跟光柵圖像插入對話框類似，但又有些不同的地方，比如比例分為X\Y\Z三個軸向比例，而光柵圖像只有一個比例，外部參照默認比例為1，也就是一般情況下不會調整圖紙插入時的比例。除此以外，外部參照還分附著型、覆蓋型，這個我們暫且不管。另外我們需要觀察一下“塊單位”，看看是否網站建設跟當前圖的單位一致，如果不一致的話，圖紙將自動按單高端網站建設位間的比例進行轉換，直接點“確定”按鈕。在圖中確定圖紙的插入點，即可完成外部圖紙的插入。
